Hướng dẫn sử dụng máy lấy mẫu khí Microflow α

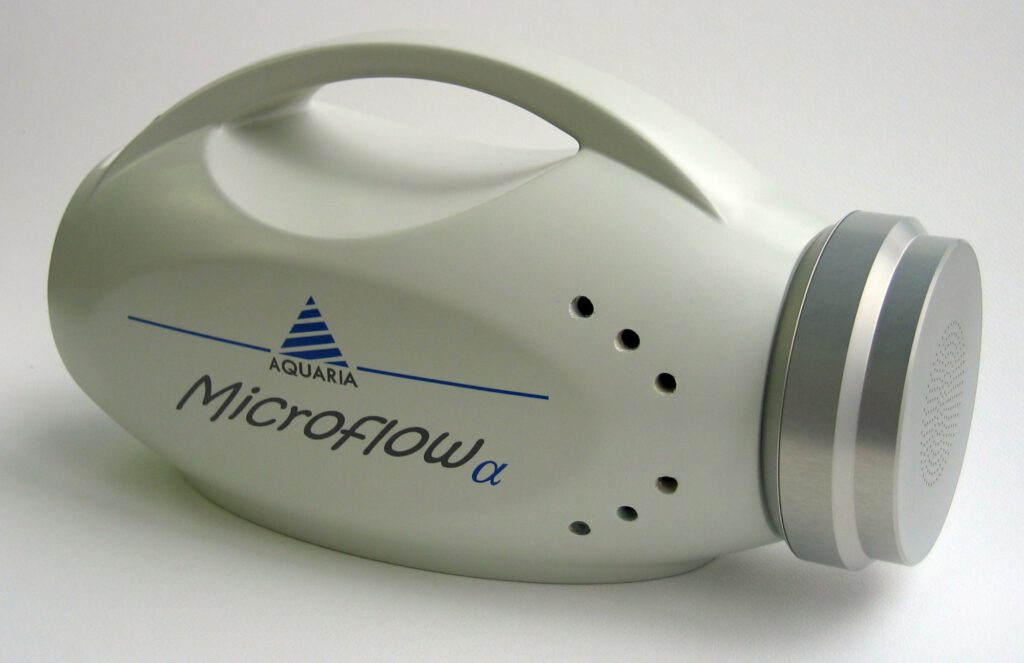

microflow presentazione

HƯỚNG DẪN SỬ DỤNG MÁY LẤY MẪU KHÔNG KHÍ



[pdf-embedder url=”https://www.vinaqu.mos.vn/wp-content/uploads/2023/03/Microflow-Alfa-UK_rev.9_Aprile-2018_aggiorn-di-settembre-2018.pdf” title=”Microflow Alfa – UK_rev.9_Aprile 2018_aggiorn di settembre 2018″]

Model:  Microflow α

Code: G.1027

Hãng: AQUARIA SRL – Italia

  1. Thông số kỹ thuật

Dữ liệu kỹ thuật

Kích thước: 310 x 130 x 170 mm (W x D x H)

Trọng lượng: 1,9 Kg

Case: Polyurethane, không khớp, dễ khử trùng.

Đầu 60mm: Đầu nhôm anot hóa có thể điều chỉnh được, với 219 lỗ (Ø 1 mm)

Đầu 90 mm: Đầu nhôm anot hóa có thể tự động, với 380 lỗ (Ø 1 mm) tỷ lệ: 30 – 60 – 90 -100 (ISO / TC 209) -120 l / phút. Khối lượng không khí được lấy mẫu: 1 – 2000 lít (và nhiều hơn nữa với điều khiển thủ công) Bảng điều khiển

  • Nút ON/ OFF button

Đây là công tắc nguồn.

Ở vị trí BẬT để cấp nguồn cho thiết bị.

Đặt ở chế độ TẮT khi kết thúc sử dụng  để tiết kiệm pin

  • Data output

Ổ USB (tùy chọn) để kết nối dữ liệu USB

  • Bộ sạc pin

Bộ kết nối – Điều khiển từ xa.

  • màn hình

Hiển thị đồ họa tương phản cao

Set

;

Enter

;

Up

;

Down

  • Start/Stop ; Prog ; Clear ; Set ; Enter , Up , Down

Lập trình khóa đa chức năng.

  1. Cài đặt chương trình mẫu

  • Bật nguồn bằng nút ON phía sau máy
  • Màn hình hiển thị các thông tin sau
  • Chức năng lấy mẫu

Nhấn Start để bắt đầu lấy mẫu với chường trình đã được lưu.

Nhấn Frog để cài đặt chương trình  lấy mẫu mới:

Nhấn Up hoặc Down để cài đặt thông số mới.

Khi chương trình mẫu mới được hiển thị bấm Enter.

Chạy lấy mẫu thủ công

Người vận hành có thể chạy lấy mẫu thủ công với thời gian hoặc khối lượng khác với giá trị đặt trước bởi điều khiểu bằng tay.

  • Lập trình lấy mẫu thủ công:

Từ chương trình chọn Microfollow từ chương trình mẫu

  • Chọn loại mẫu bấm Enter
  • Nếu tốc độ dòng chảy mẫu chính xác thì bấm Enter. Nếu không chính xác thì bấm Up or Down để chỉnh đến lưu lượng mong muốn. Bấm Enter
  • Nếu chương trình đã chính xác thì bấm Enter , xuất hiện chuỗi của 3 màn hình ban đầu.nếu dữ liệu chưa chính xác và cần thay đổi thì bấm Clear và mà hình đầu tiên hiển thị.
  • Nhấn bắt đầu để lấy mẫu. Hai đèn led có màu đỏ sẽ bật và trên màn hình xuất hiện:

Nhấn phím End để kết thúc lấy mẫu. Đèn Led End sẽ tắt và màn hình xuất hiện như trên và tiếng bíp sẽ tiếp tục đến khi lưu xong dữu liệu mẫu hoặc  Clear để thoát mà không lưu.

Chạy lấy mẫu đã được lập trình

Lập trình trên môt mẫu được thiết lập hiển thị

Kiểu lấy mẫu:

Được lập trình

Thay đổi

Enter chọn

Nhấn Enter

Âm lượng

L  xxx    ( xxx là  âm lượng được chọn cuối cùng )

Thay đổi

Enter chọn

Nếu âm lượng chính xác nhấn Enter. Nếu không chọn âm lượng cần thiết bằng cách bấm Up or Down để thay đổi giá trị. Phím Set để di chuyển con trỏ.

Lưu ý: chế độ được lập trình cho phép lấy khối lượng mẫu từ 1 – 2000 L. Để lấy mẫu lớn hơn cần phải làm việc trong chế độ manual khác.

Khi âm lượng cần thiết hiển thị nhấn Enter

Nó xuất hiện:

Lưu lượng dòng chảy

Xxx  L/mnin

Thay đổi

Enter chọn

  • Nếu tốc độ dòng chảy mẫu chính xác thì bấm Enter. Nếu không chính xác thì bấm Up or Down để chỉnh đến lưu lượng mong muốn. Bấm Enter

Nó xuất hiện:

Trì hoãn bắt đầu

00:00

Thay đổi

Enter chọn



Đặt chế độ trễ cần thiết bằng cách sử dụng phím Up or Down để tăng hoặc giảm giá trị.và phím đặt để di chuyển con trỏ.khi chế độ trễ được thiết lập nhấn Enter.

Lưu ý: đặt thời gian trễ chính xác để bắt đầu lấy mẫu.nếu không cần thì chỉnh về 00:00.

Sau khi bấm Enter tất cả tham số hiển thị ( Âm lượng, tốc độ dòng chảy , thờ gian làm quen được tính toán trên cơ sở khối lượng và tốc độ dòng chảy, và bắt đầu trì hoãn cuối cùng)

Nếu dữ liệu chính xác Bấm Enter để lưu dữ liệu và ba màn hình đầu xuất hiện.

Nếu cần thay đổi một hoặc nhiều dữ liệu nhấn Clear và nó sẽ được hiển thj màn hinh ban đầu với chương trình mẫu đã cài đặt.Nhấn Enter để cài tham số lên màn hình tóm tắt và lưu các tham số đã cài đặt bằng nhấn Enter.

Ba màn hình ban đầu xuất hiện và que lấy mẫu đã sắn sàng lấy  mẫu. Hai đèn Led màu đỏ bật và trên mà hình nó sẽ xuất hiên:

  1. Bắt đầu trì hoãn không hoạt động:

Hai đèn Led màu đỏ sáng và trên màn hình xuất hiện:



Lấy mẫu chương trình

Hh: mm; ss

L  xxxx.x    Fr  xxx

và sau đó

Lấy mẫu chương trình

Chờ đợi

Khởi đầu

Vào cuối giai đoạn lấy mẫu đèn Led đỏ sẽ tắt và thông báo:

Kết thúc lấy mẫu

Fr xxxx L xxxx.x

Enter thoát

Xóa sạch

  1. Khởi động trễ được kích hoạt

Hai đèn Led màu đỏ sẽ sáng và trên màn hình sẽ hiển thị:

Làm ơn chờ

Trì hoãn bắt đầu

Hh: mm: ss

Kết thúc độ trễ, đèn Led sẽ sáng và trên màn hình sẽ hiển thị:



Lấy mẫu chương trình

Hh: mm; ss

L  xxxx.x    Fr  xxx

và sau đó

Lấy mẫu chương trình

Chờ đợi

Khởi đầu

Vào cuối giai đoạn lấy mẫu đèn Led đỏ sẽ tắt và thông báo:

Kết thúc lấy mẫu

Fr xxxx L xxxx.x

Enter thoát

Xóa sạch

Tiếng bip sẽ thông báo cho người dùng biết việc lấy mẫu kết thúc.tiếp tục cho đến khi nó không được nhấn Enter để lưu trữ lấy mẫu hoặc Clear để thoát không lưu trữ.

Chạy mẫu liên tục

Để lập trình que lấy mẫu liên tiếp như sau:

Kiểu lấy mẫu

Tuần tự

Thay đổi

Enter chọn

Nhấn Enter. Nó xuất hiện:

Lưu lượng dòng chảy

Xxx  L/mnin

Thay đổi

Enter chọn

  • Nếu tốc độ dòng chảy mẫu chính xác thì bấm Enter. Nếu không chính xác thì bấm Up or Down để chỉnh đến lưu lượng mong muốn. Bấm Enter

Nó xuất hiện:

Âm lượng

L  xxx    ( xxx là  âm lượng được chọn cuối cùng )

Thay đổi

Enter chọn

Nếu âm lượng chính xác nhấn Enter. Nếu không chọn âm lượng cần thiết bằng cách bấm Up or Down để thay đổi giá trị. Phím Set để di chuyển con trỏ.

Lưu ý: chế độ được lập trình cho phép lấy khối lượng mẫu từ 1 – 2000 L. Khi âm lượng cần thiết hiển thị nhấn Enter nó xuất hiện:
